Устанавливаем распределительный вал в положение, соответствующее концу такта сжатия 4-го цилиндра (см. Регулировка зазора между рычагами и кулачками распределительного вала).

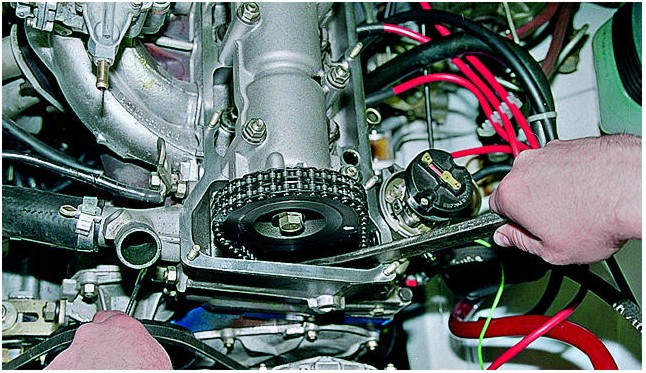

Ключом «на 13» ослабляем затяжку колпачковой гайки натяжителя цепи. Упираясь монтажной лопаткой в башмак натяжителя, отжимаем шток натяжителя и фиксируем его, затянув колпачковую гайку (шланг радиатора снят для наглядности).

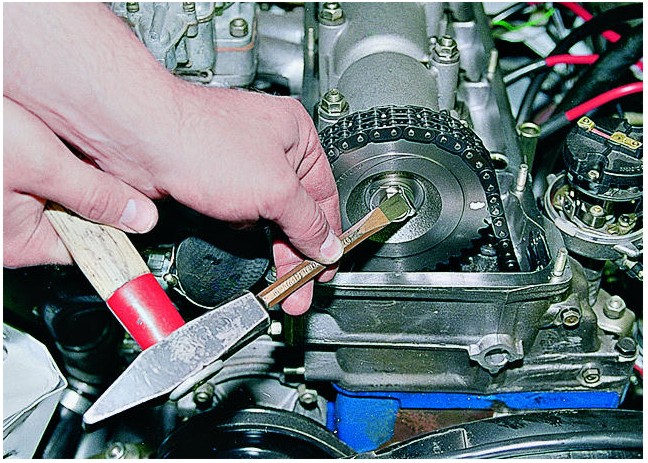

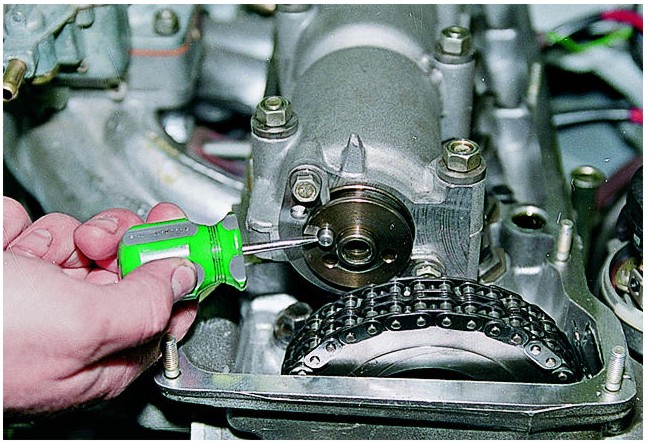

Отгибаем край стопорной шайбы болта крепления звездочки распределительного вала.

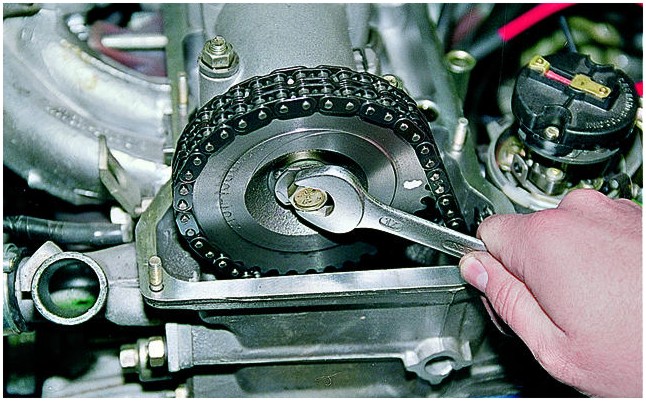

Включаем передачу и ключом «на 17» отворачиваем болт звездочки.

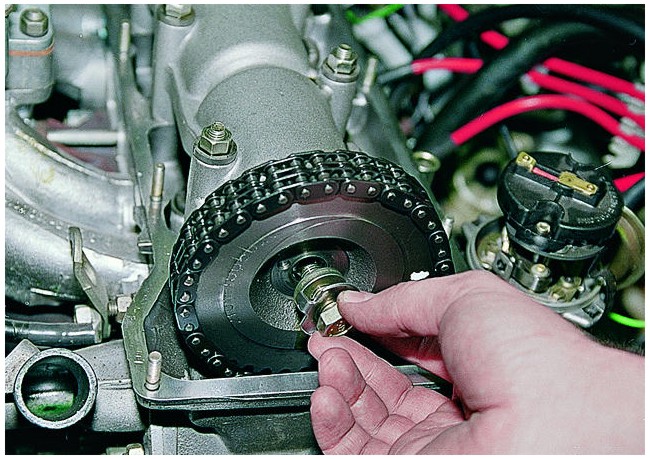

Снимаем болт вместе с шайбами.

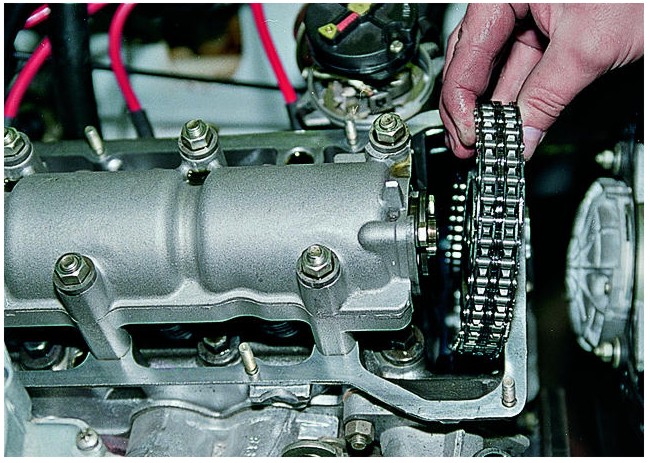

Снимаем звездочку вместе с цепью распределительного вала и укладываем в головку блока. Чтобы цепь не перескочила, привязываем ее к звездочке.

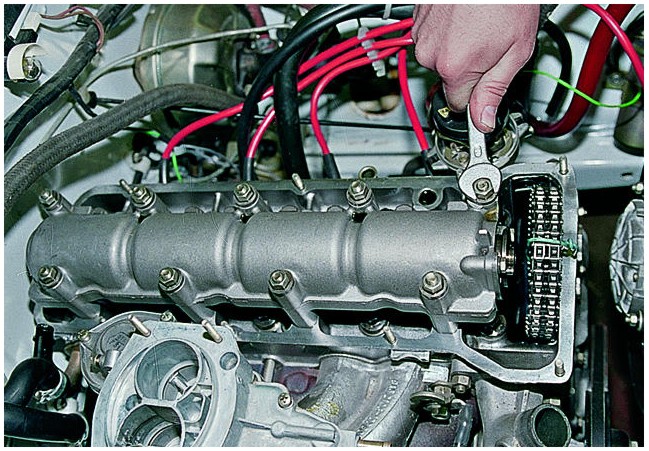

Ключом «на 13» отворачиваем девять гаек крепления корпуса подшипников распределительного вала.

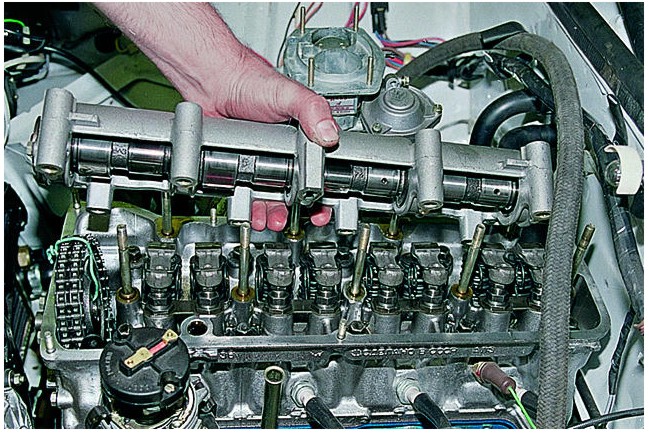

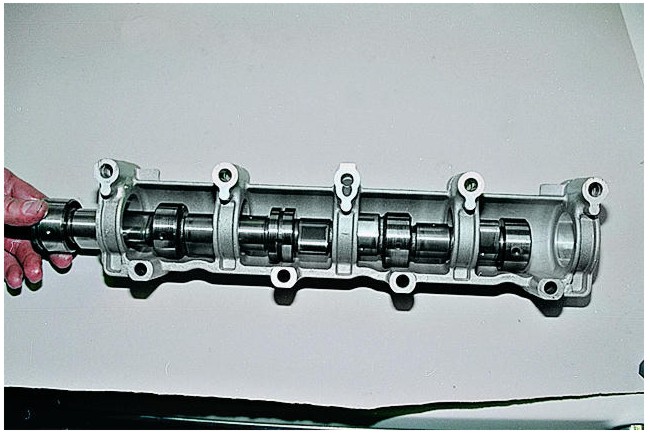

Снимаем корпус в сборе с распределительным валом со шпилек.

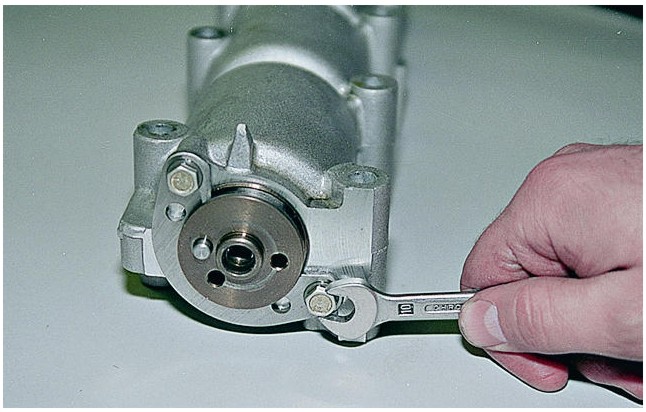

Ключом «на 10» отворачиваем два болта крепления упорного фланца к корпусу...

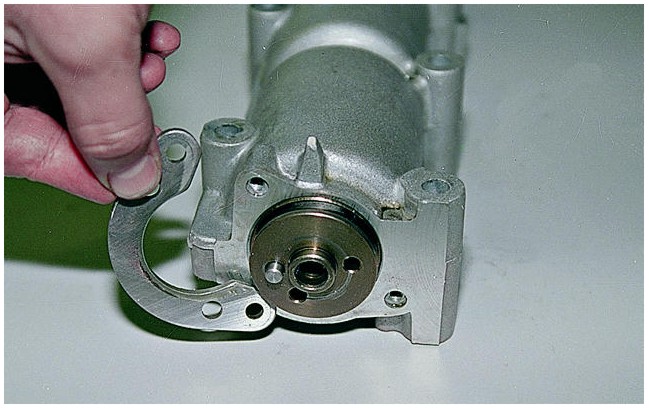

..и снимаем фланец.

Извлекаем распределительный вал из корпуса.

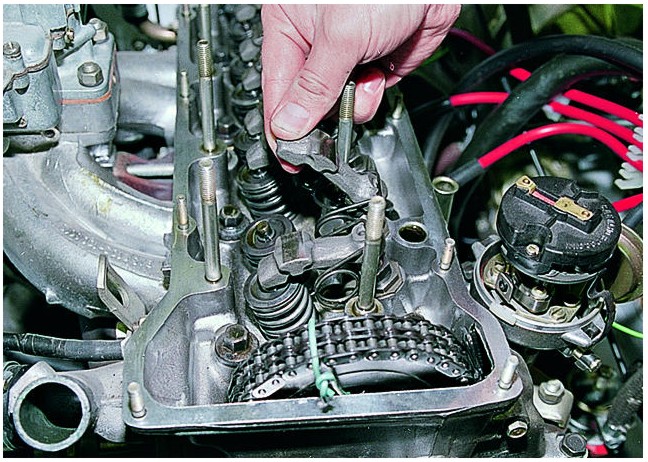

Приподнимаем рычаг клапана, освобождаем его от пружины. Снимаем рычаг.

Снимаем пружину рычага.

Устанавливаем распределительный вал в обратной последовательности, при этом его штифт должен находиться с левой стороны (при взгляде спереди).

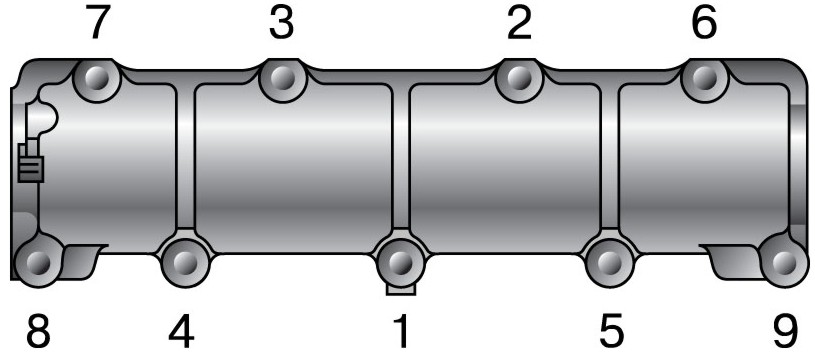

Затягиваем гайки крепления корпуса подшипников в очередности, указанной на рисунке

Момент затяжки, Н•м (кгс•м)

18,33–22,6 (1,87–2,3)
